КОРОТКИЕ ЛИНИИ

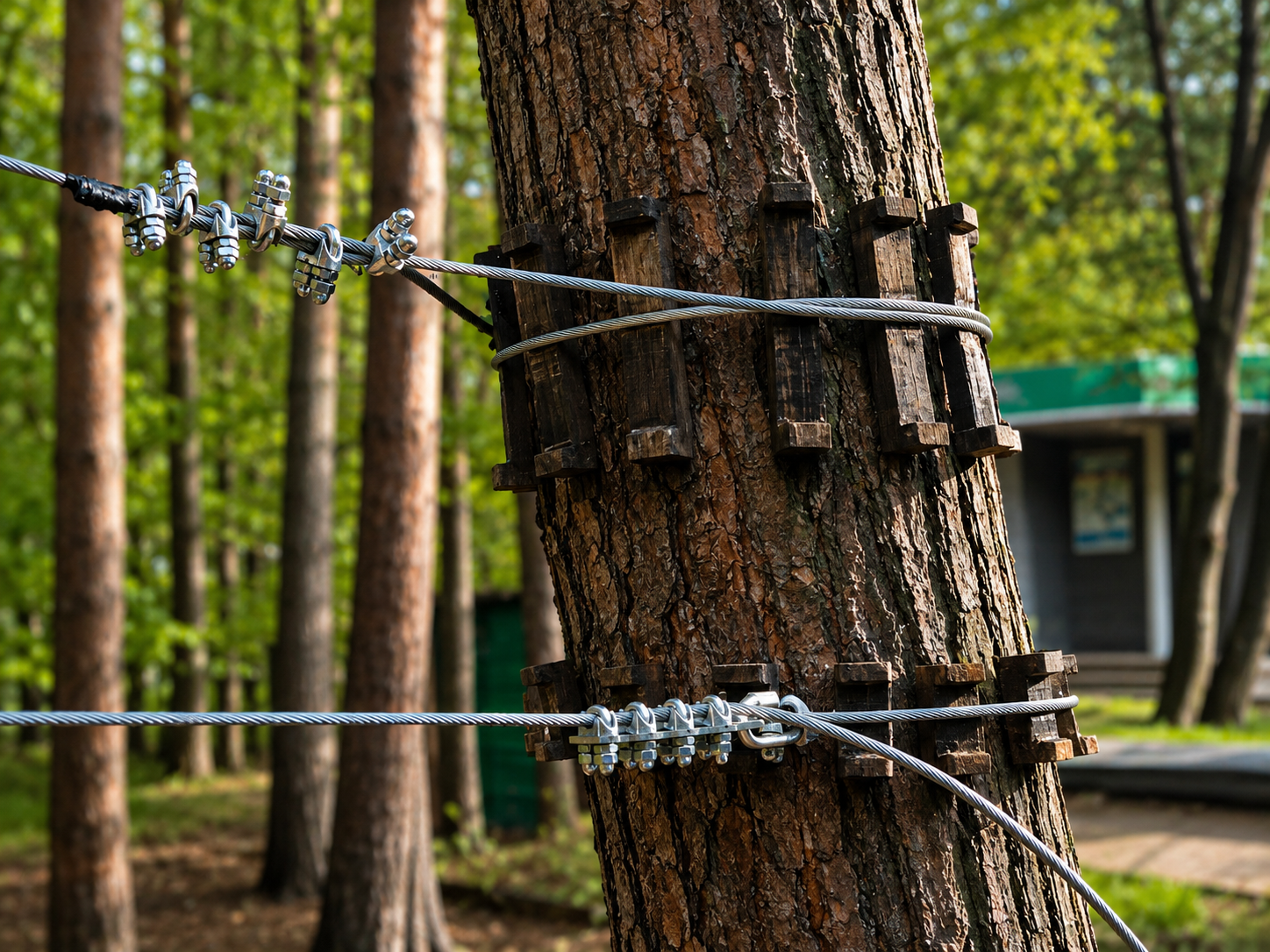

Деревья или готовые конструкции
Если пролёт и расчётные нагрузки позволяют, опорными точками могут стать подходящие деревья либо существующие конструкции после проверки их состояния.
Проектируем · производим · строим
Купить зиплайн и троллейную трассу под ключ
Создаём канатные спуски от компактной линии до длинного маршрута через рельеф: рассчитываем перепад, скорость, опоры, торможение и пропускную способность.
1–4 линииодиночный спуск или параллельный старт для компании
10–20 ммдиаметр рабочего троса выбирается инженерным расчётом
Любая длинаконструктив зависит от пролёта, рельефа и режима работы
Под ключпроект, производство, доставка, монтаж и документация
Исходные данные
Что нужно для первого расчёта
На старте не требуется готовый проект. Достаточно длины предполагаемой линии, фотографий участка и примерных отметок высоты. Остальное уточним и проверим.
01
Длина пролёта
Расстояние от предполагаемого старта до финиша задаёт класс конструкции, трос и способ возврата оборудования.
02
Перепад высот
Отметки старта и финиша вместе с провисом определяют разгон, рабочую скорость и характер торможения.
03
Рельеф и доступ
Нужны фото, видео или координаты участка, а также понимание подъезда техники и возможных зон фундаментов.
04
Количество линий
Одна линия для последовательных спусков или две–четыре для параллельного старта и большей пропускной способности.
05
Посетители
Возраст, диапазон массы, предполагаемый поток и сезонность влияют на платформы, оборудование и регламент работы.
06
Сценарий работы
Отдельная трасса, часть верёвочного парка, маршрут через реку или компактный спуск для семейной площадки.
Инженерная геометрия
Длина сама по себе ничего не решает
Два зиплайна одинаковой длины могут потребовать совершенно разный конструктив. Мы учитываем перепад, провис троса, массу пользователя, ветровые воздействия, запас высоты над рельефом и скорость прихода на финиш.
Проверяем траекторию по всей длине пролёта
Считаем усилия в тросе и опорных конструкциях
Определяем рабочую и предельную скорость
Закладываем управляемое торможение и резерв

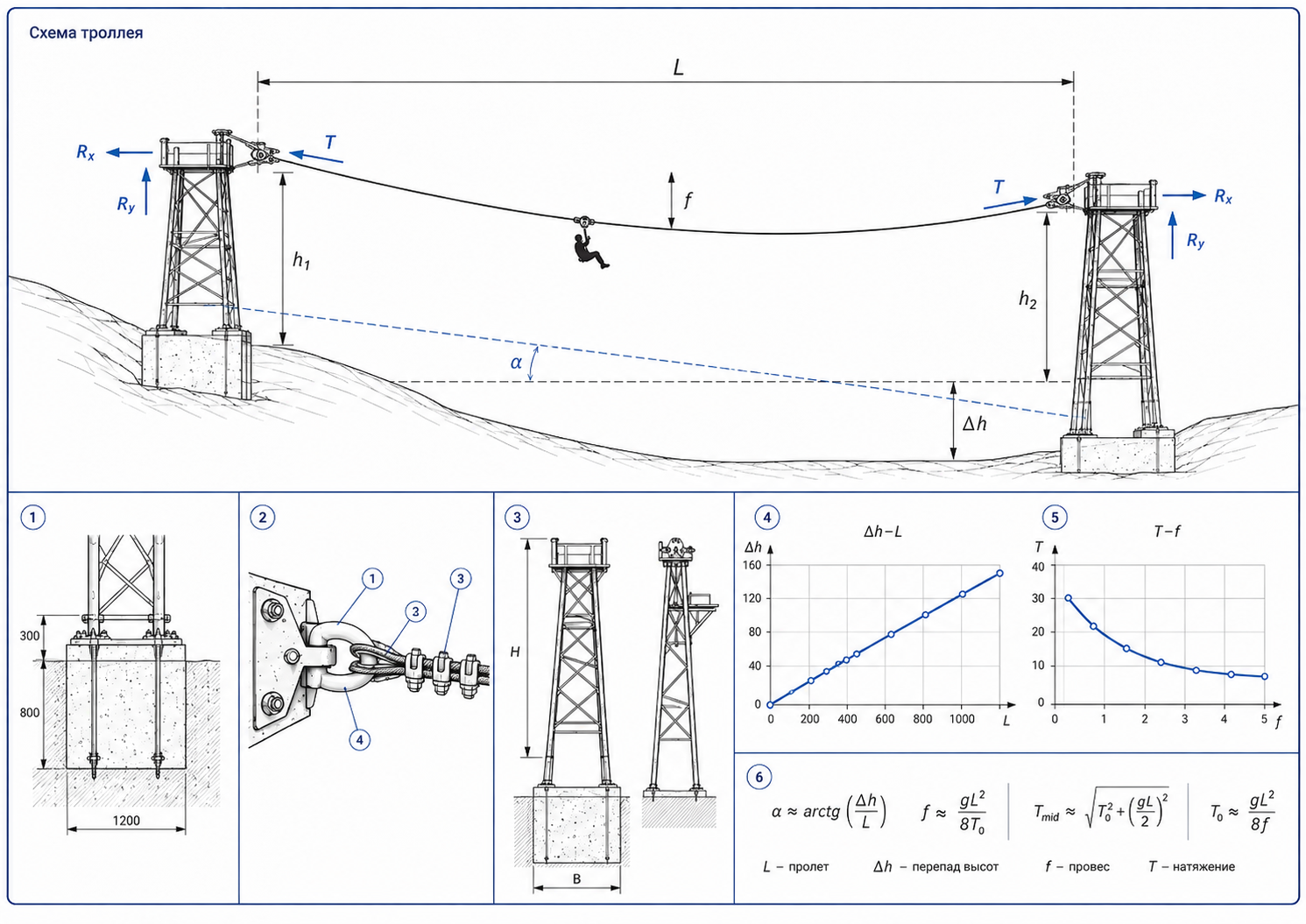

Схема показывает принцип расчёта. Конкретные значения определяются индивидуально для площадки и выбранного оборудования.
Конструктив
Опоры выбираем по длине и месту
От компактной трассы между подходящими деревьями до самостоятельных стартовых и финишных башен с индивидуальными фундаментами.
СРЕДНИЕ ЛИНИИ

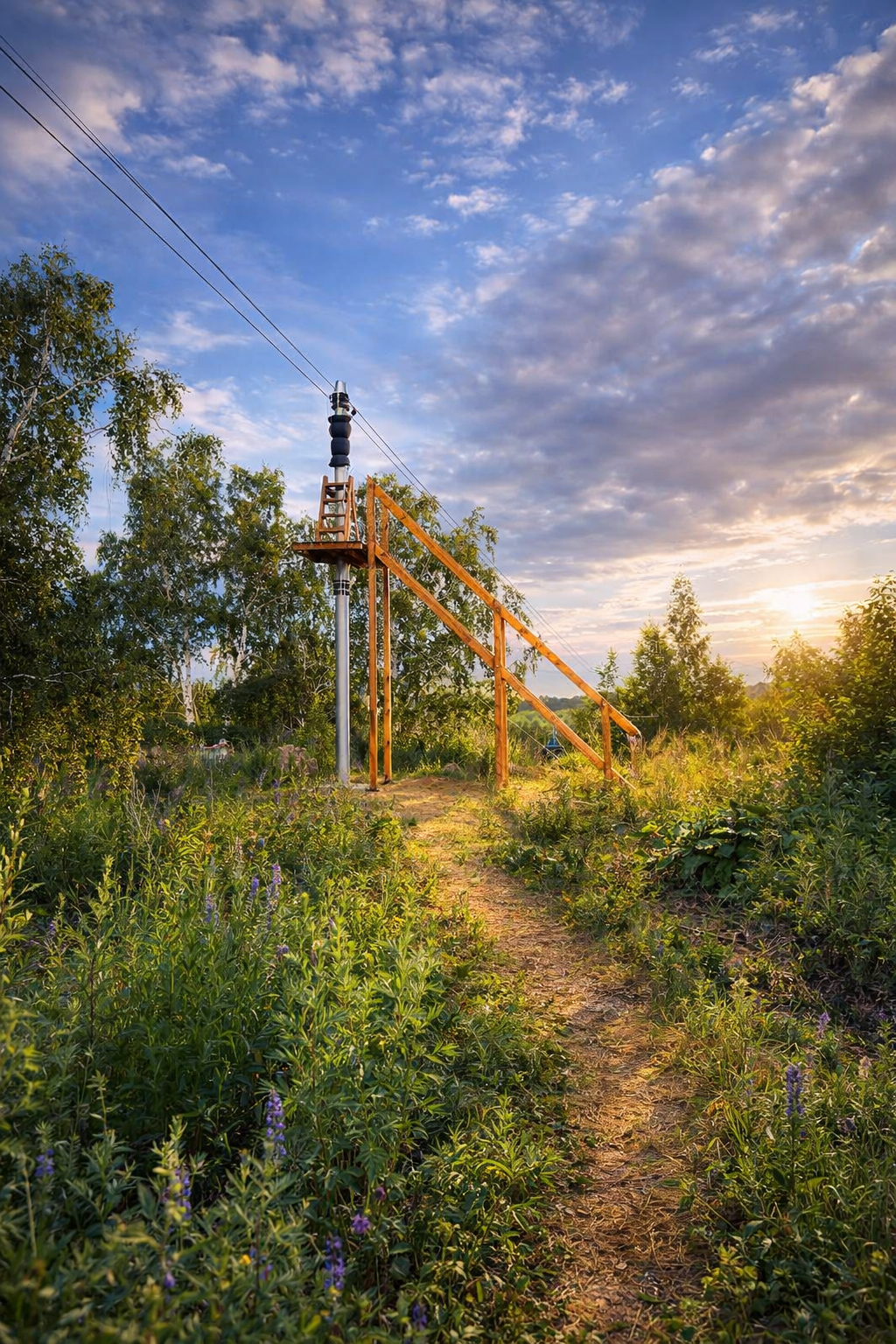

Отдельно стоящие опоры
Для большей длины и независимости от участка проектируем металлические или деревянные опоры, площадки и системы оттяжек.

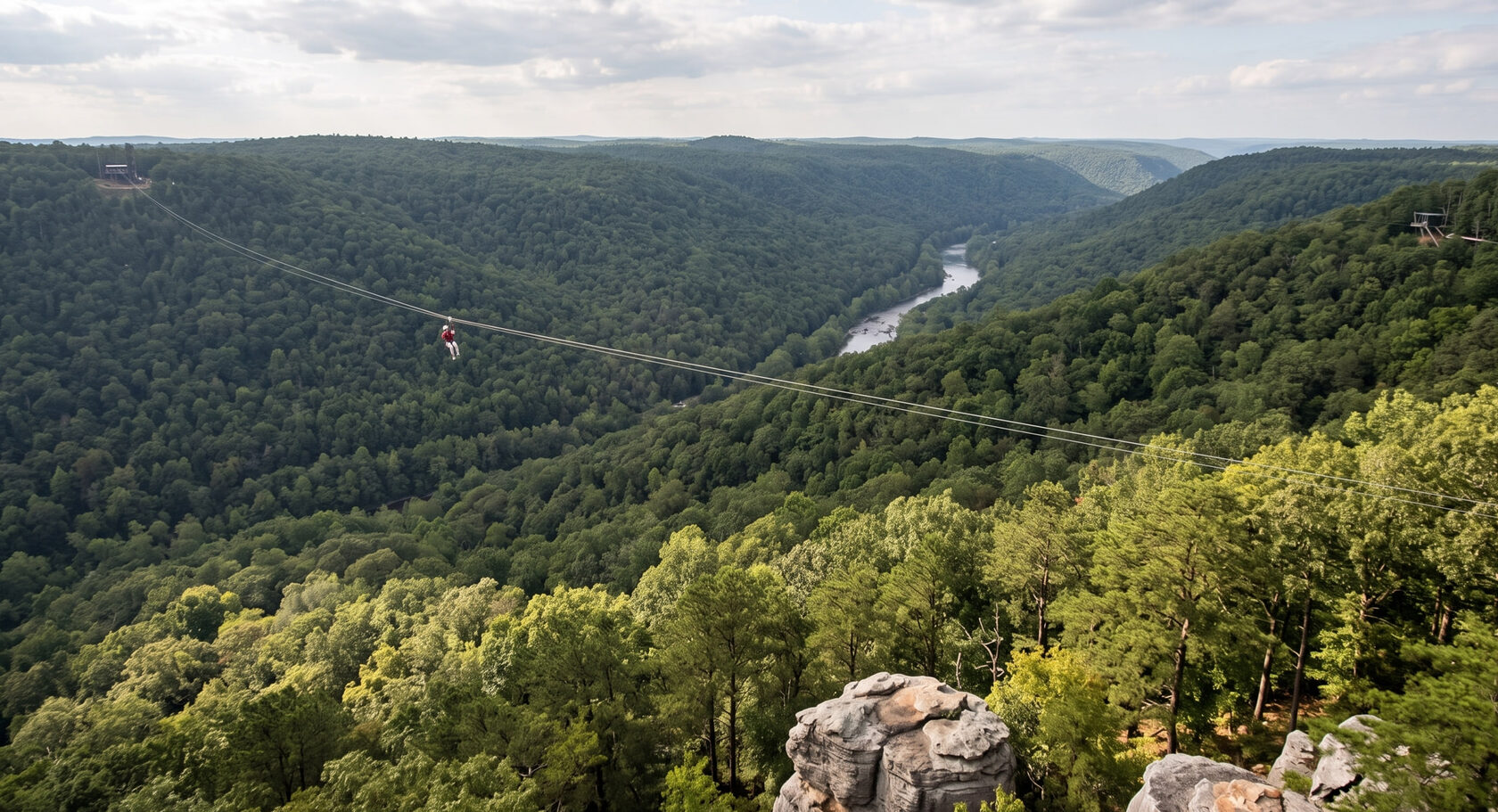

ДЛИННЫЕ ЛИНИИ
Башни и индивидуальные фундаменты
Длинные маршруты требуют стартовой и финишной станций, точного расчёта троса, тормозной зоны, анкеров и оснований.
Одна трасса — разные задачи

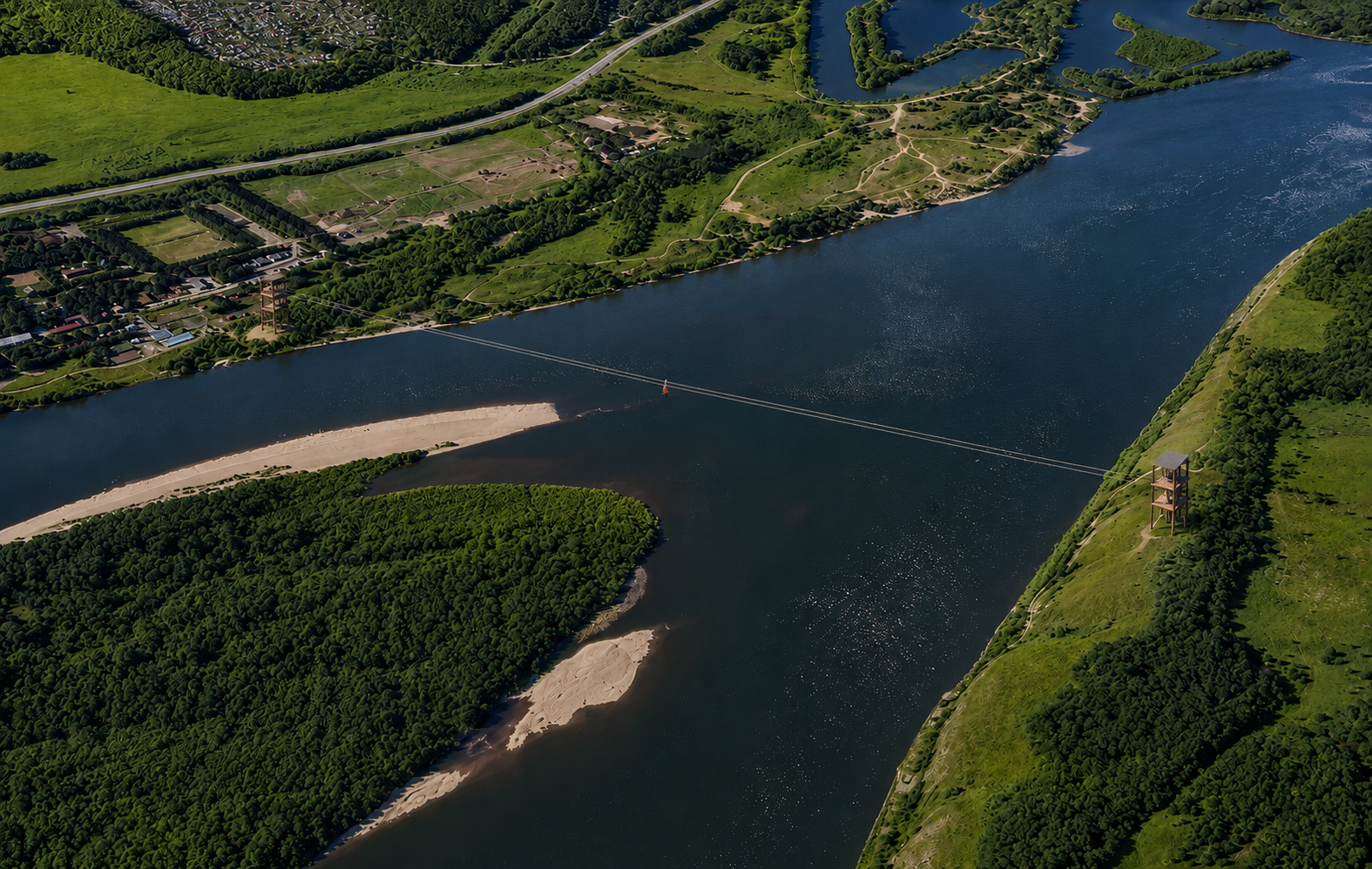

Одна, две, три или четыре линии
Параллельные линии дают одновременный старт, соревнование и более высокий поток. Количество линий увязываем с шириной платформы, персоналом и способом возврата роликов.
Параллельный стартЛинии работают независимо: это удобно для семей, групп и площадок с высоким потоком.
Скорость и поток
Считаем не только секунды спуска
Пропускная способность зависит не столько от длины, сколько от безопасного интервала запуска, количества линий, инструктажа, подключения, работы финиша и возврата роликов.
Пример: при интервале 2 минуты теоретический максимум одной линии — около 30 стартов в час, двух — около 60. Реальный поток ниже и определяется регламентом площадки.
100 м≈ 14 секунд при условной средней скорости 25 км/ч
300 м≈ 43 секунды при той же условной средней скорости
600 м≈ 86 секунд при той же условной средней скорости
Это математический ориентир без учёта разгона и торможения, а не обещанная скорость. Рабочее время спуска называем только после расчёта профиля конкретной линии.
Управляемый финиш
Торможение рассчитываем заранее
Тормозная зона — часть проекта. Пользовательский блок-ролик приходит на отдельную тормозную тележку, а она через тормозную линию передаёт усилие устройству zipSTOP.
zipSTOP
Не стоп-кран, а рассчитанная система
zipSTOP использует магнитное торможение и автоматически возвращает тормозную линию после спуска. Модель и схема подключения выбираются по расчётной скорости прихода, массе пользователя и доступной длине тормозной зоны.
Тормозная тележка установлена в конце линии
Пользовательский ролик передаёт ей усилие
Устройство плавно гасит скорость
Предусматривается резервная система остановки
Источник характеристик: официальный дистрибьютор «В Карабине» — zipSTOP.

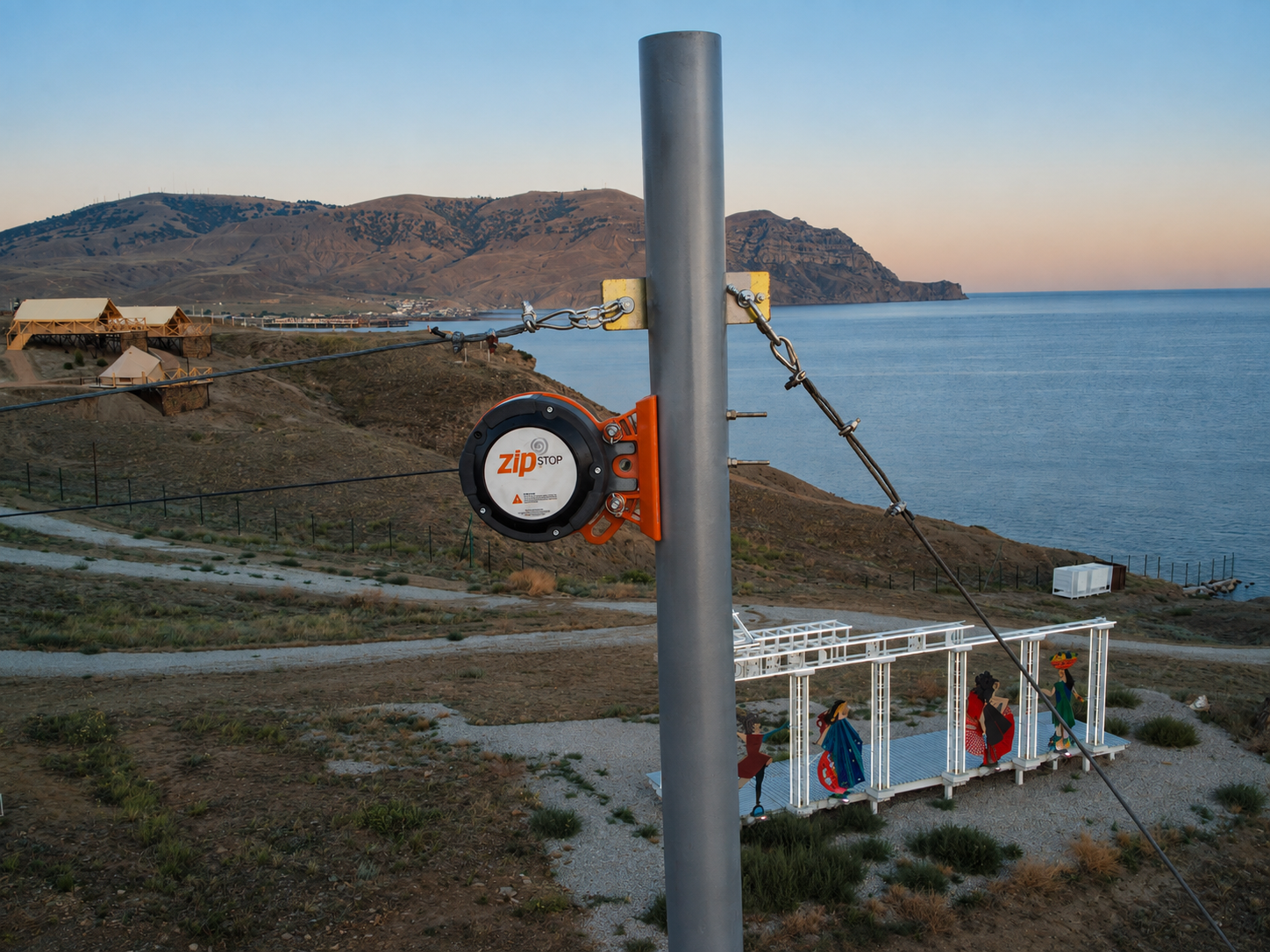

Подвес zipSTOP на объекте
Устройство размещается отдельно от пользовательского ролика и соединяется с тормозной тележкой своей линией.
Финишная зона
Положение тележки, длина торможения и место посадки согласуются с геометрией троса и конструкцией площадки.
Комплектующие
Трос и ролики под реальную нагрузку
Не существует одного комплекта «для любого зиплайна». Оборудование выбираем после расчёта длины, скорости, массы пользователей, интенсивности и способа торможения.

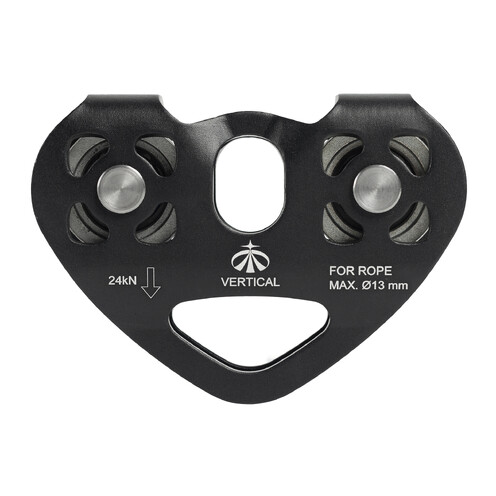

Компактные линии
Для небольшого пролёта подбираем простой и обслуживаемый блок-ролик с характеристиками под конкретный трос.

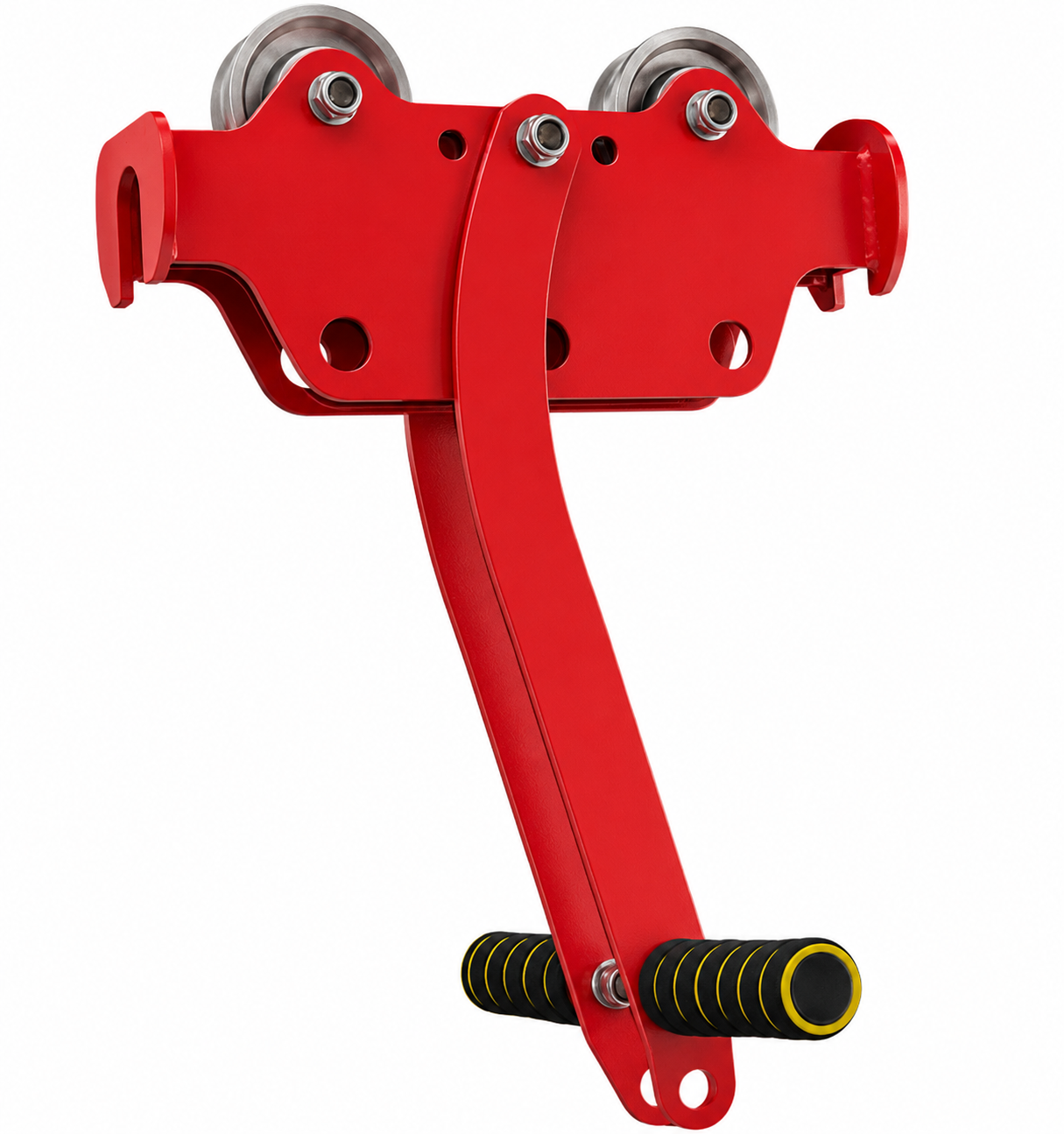

Длинные линии
Для большей скорости и интенсивности нужны серьёзные узлы: учитываем ресурс, нагрев, подшипники и совместимость с торможением.

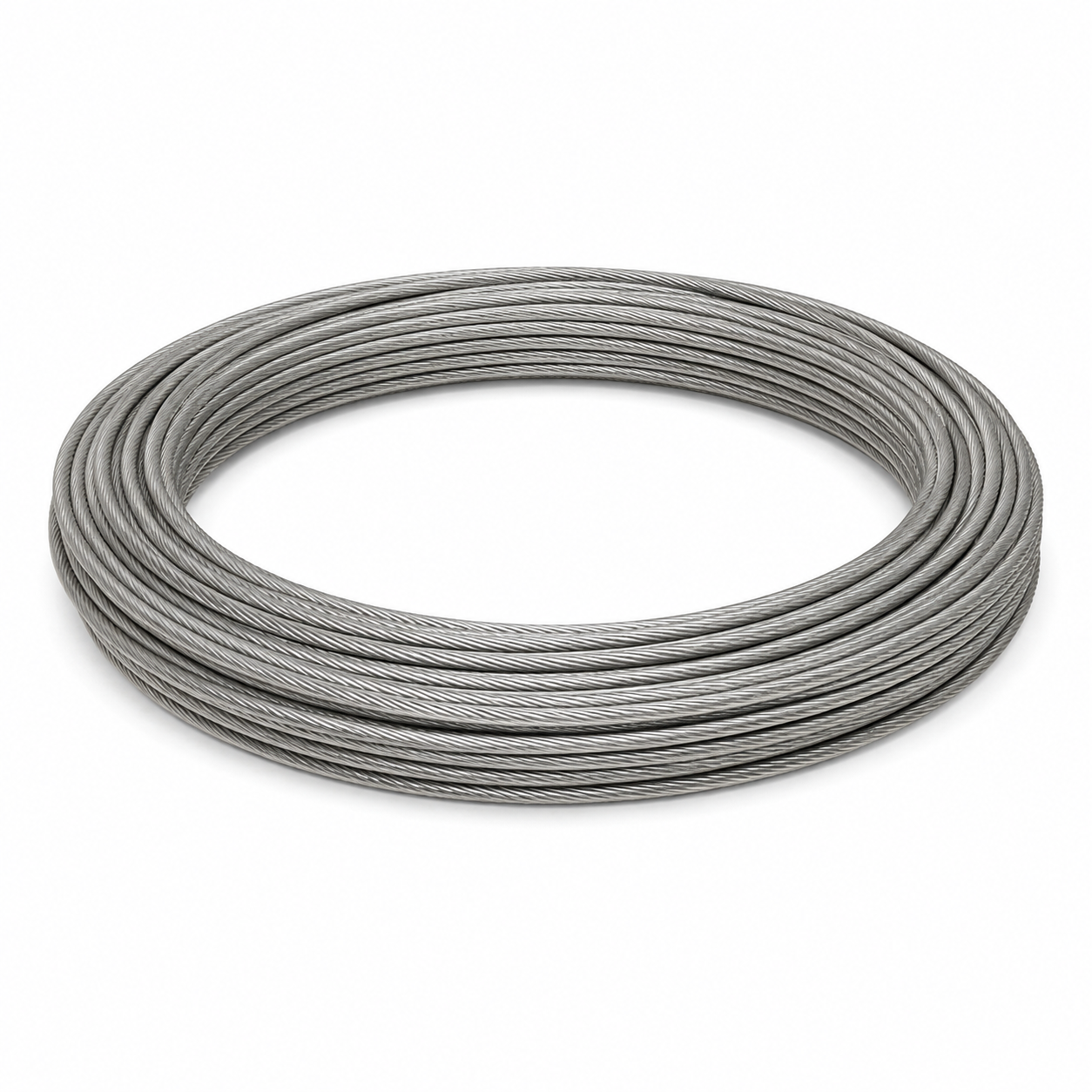

Рабочий трос
Конструкция, диаметр и способ натяжения определяются расчётным усилием, пролётом, провисом и режимом эксплуатации.
10 · 12 · 14 · 16 · 18 · 20 мм
Диаметр троса выбираем не «на глаз» и не только по длине. Расчёт учитывает усилие натяжения, динамическую нагрузку, опоры, анкеровку и требуемый запас прочности.
Старт, финиш и основания

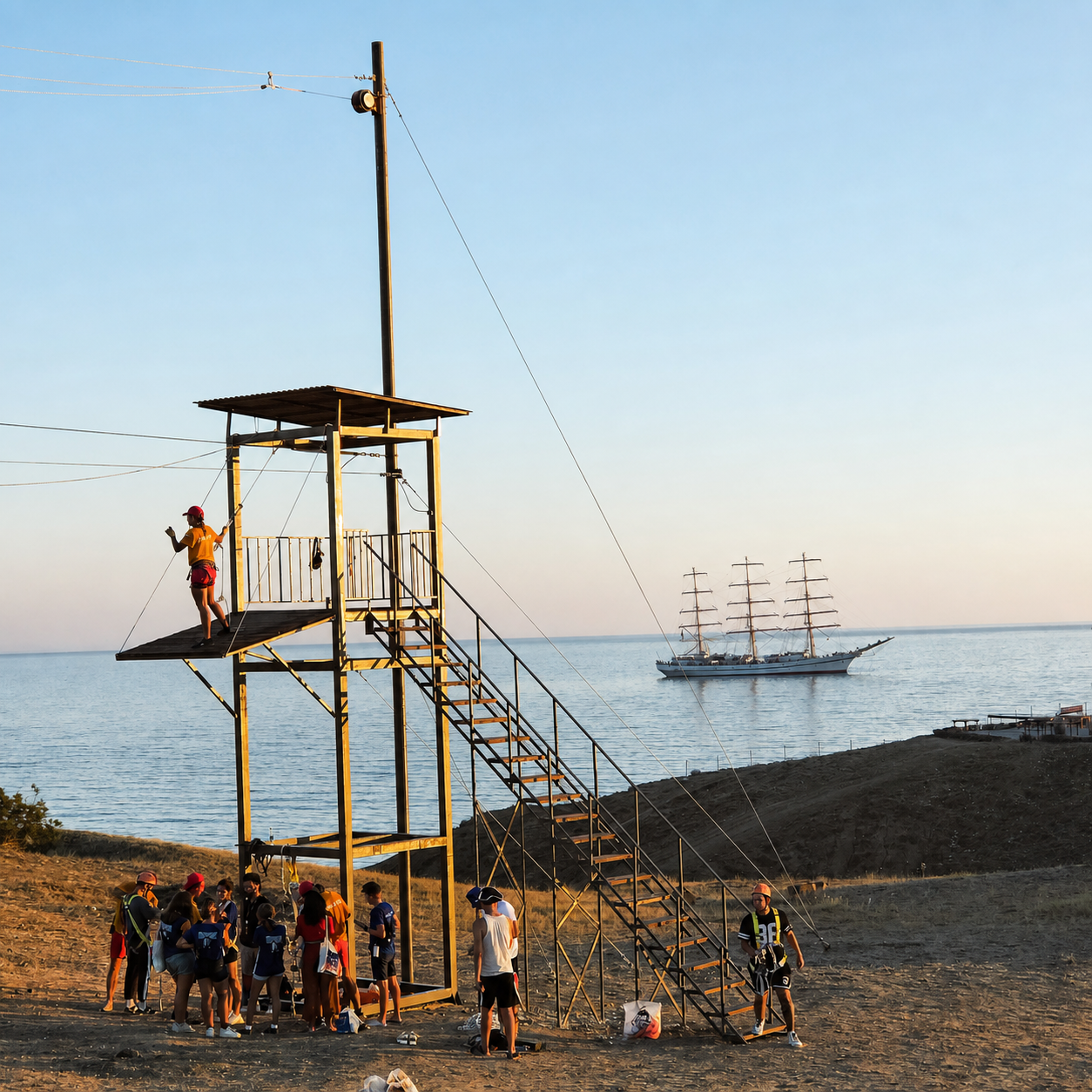

Вышки — часть маршрута
Площадка должна быть удобной для инструктора и посетителя: безопасный подъём, ограждения, место ожидания, рабочая зона старта и понятная посадка на финише.

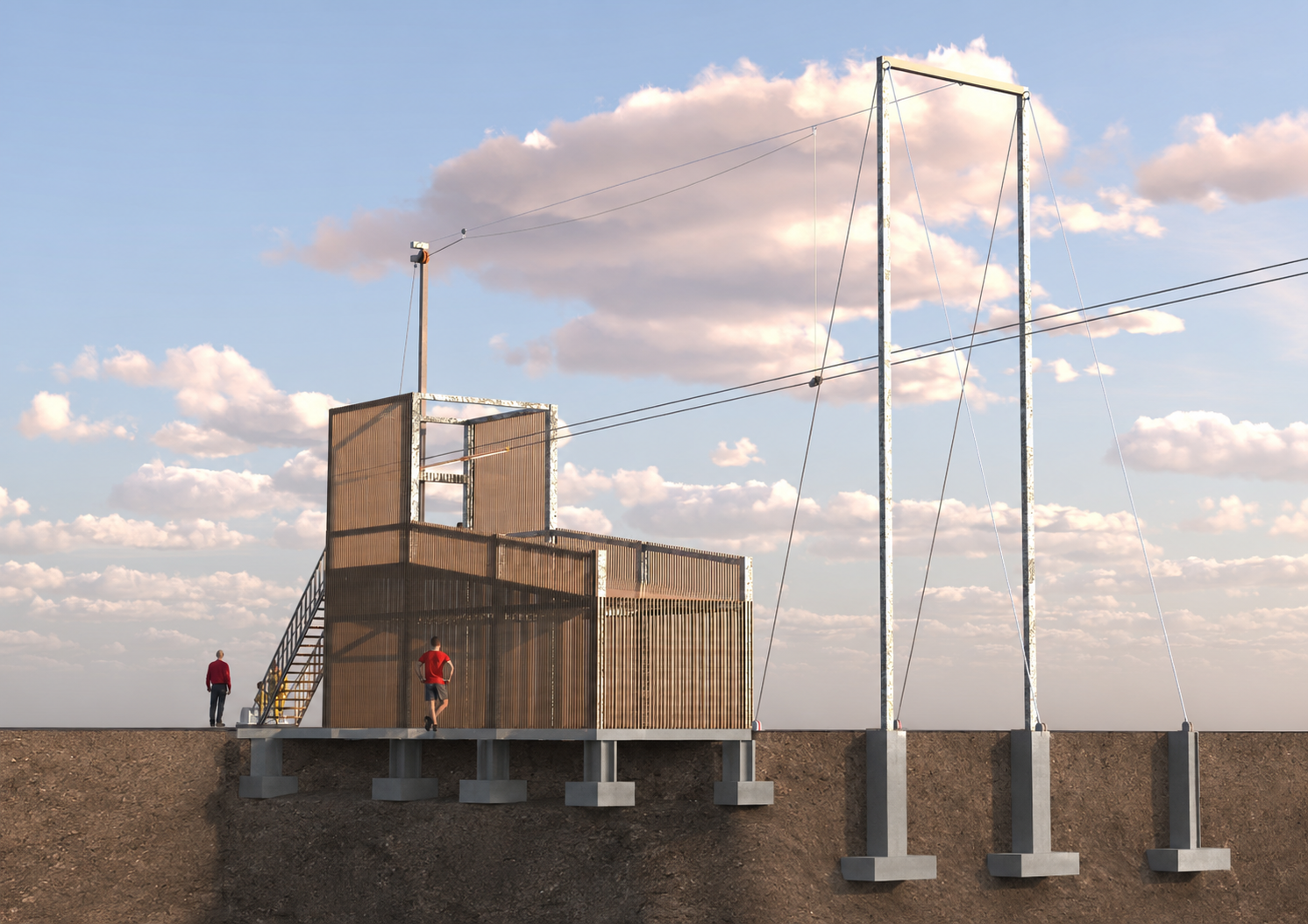

Фундаменты и анкеровка
Геология, нагрузки и конструкция башни определяют тип основания. Проектируем и монтируем закладные, бетонные основания и анкеровку.
Рабочая площадка
Лестница или подъём, ограждение, зона ожидания, место инструктора и оборудование финиша компонуются как единая система.

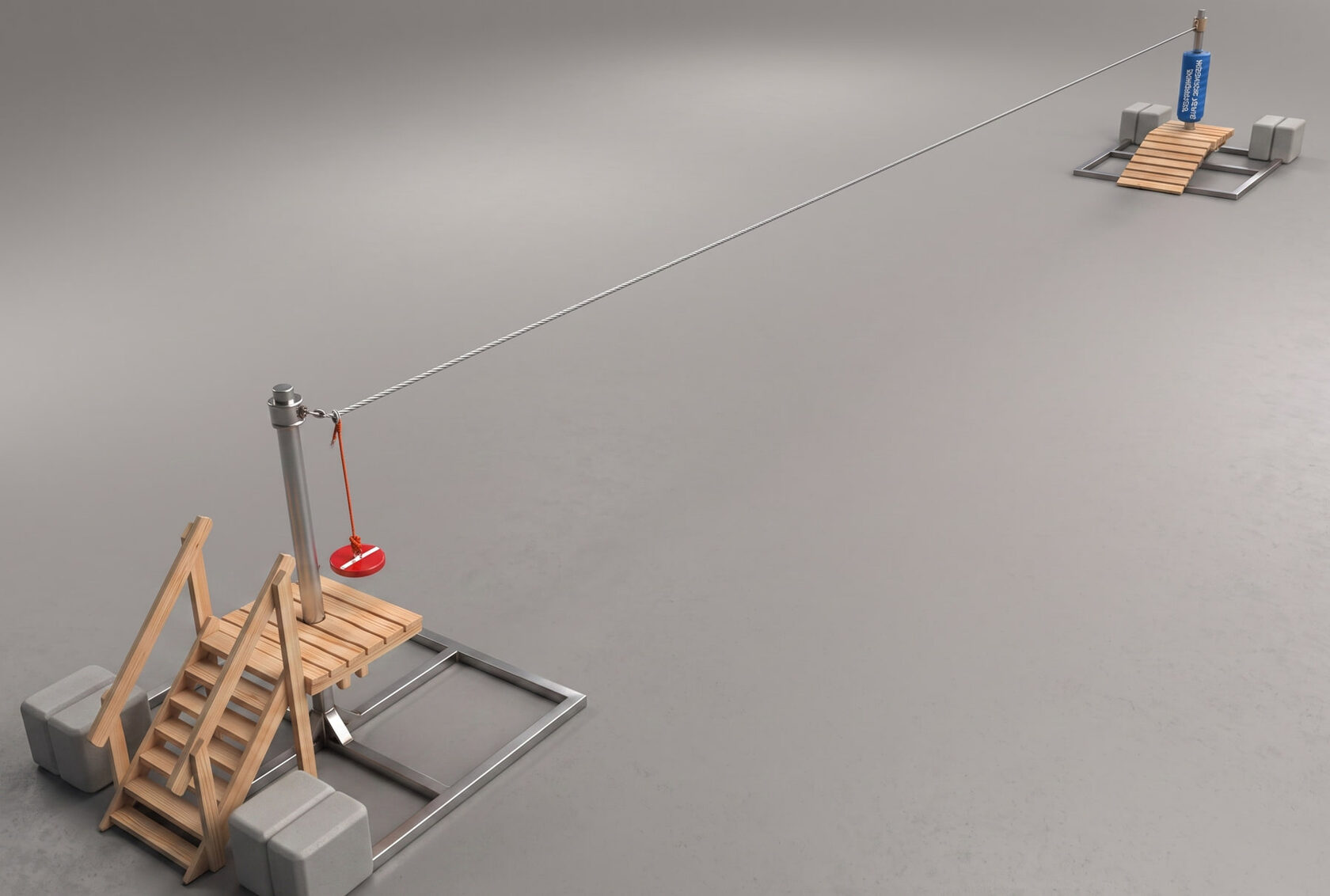

Не обязательно сотни метров
Компактный зиплайн тоже работает
Для семейной площадки, парка или отдельной зоны можно сделать короткий низкий спуск, где пользователь садится на подвес и едет без сложной высотной инфраструктуры.
Такой формат занимает меньше места, быстрее обслуживается и может стать самостоятельным элементом либо дополнением к детской полосе препятствий.
Реализованные объекты
Зиплайны в наших проектах
Три построенных Тайпарком объекта: отдельная опора в Архангельске, протяжённый троллей на берегу моря в Крыму и линия на озере Банное под Магнитогорском.

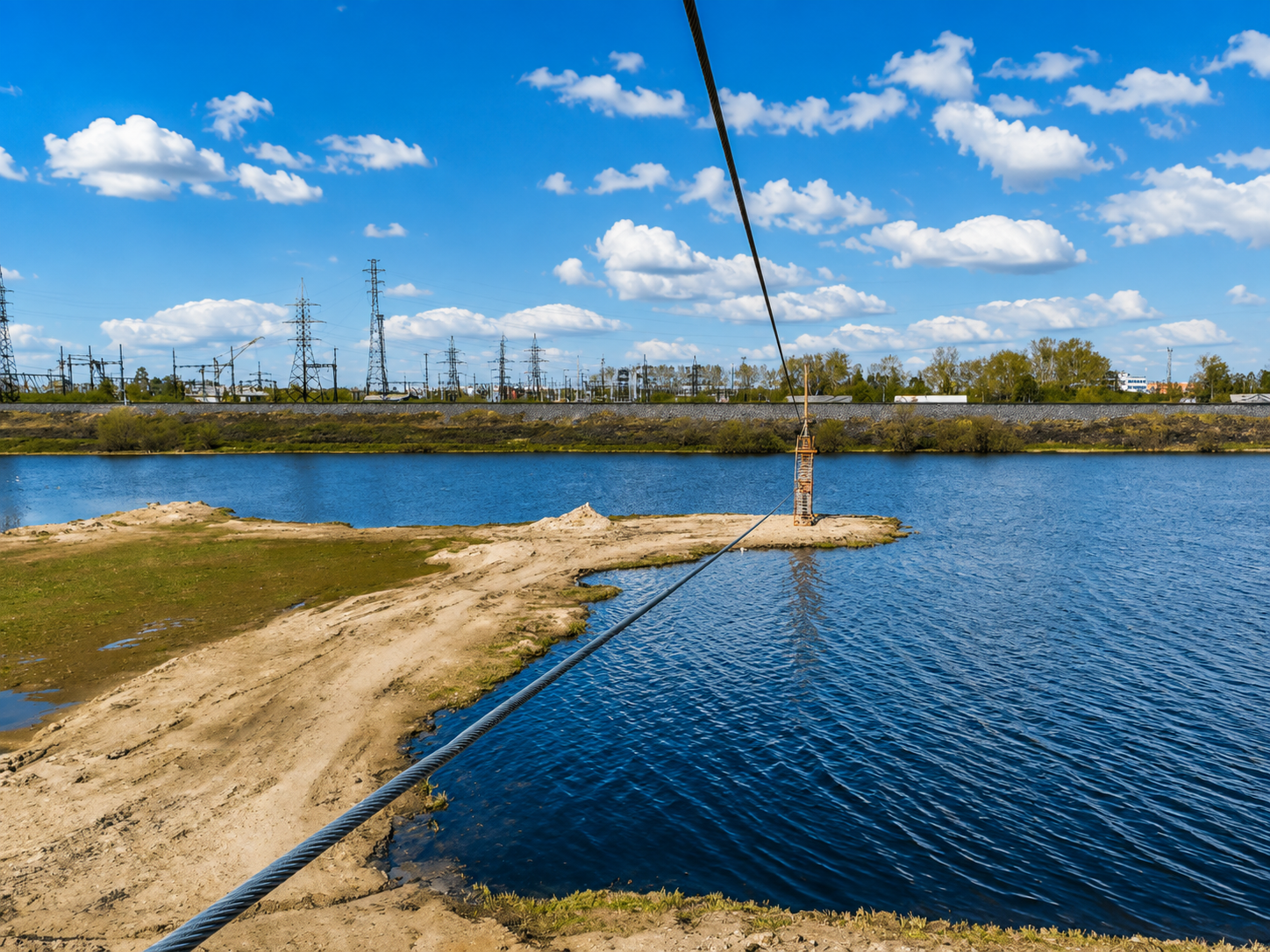

Троллей на отдельной опоре
Отдельная опора позволяет точно разместить старт или финиш по расчётной отметке и не зависеть от расположения деревьев.

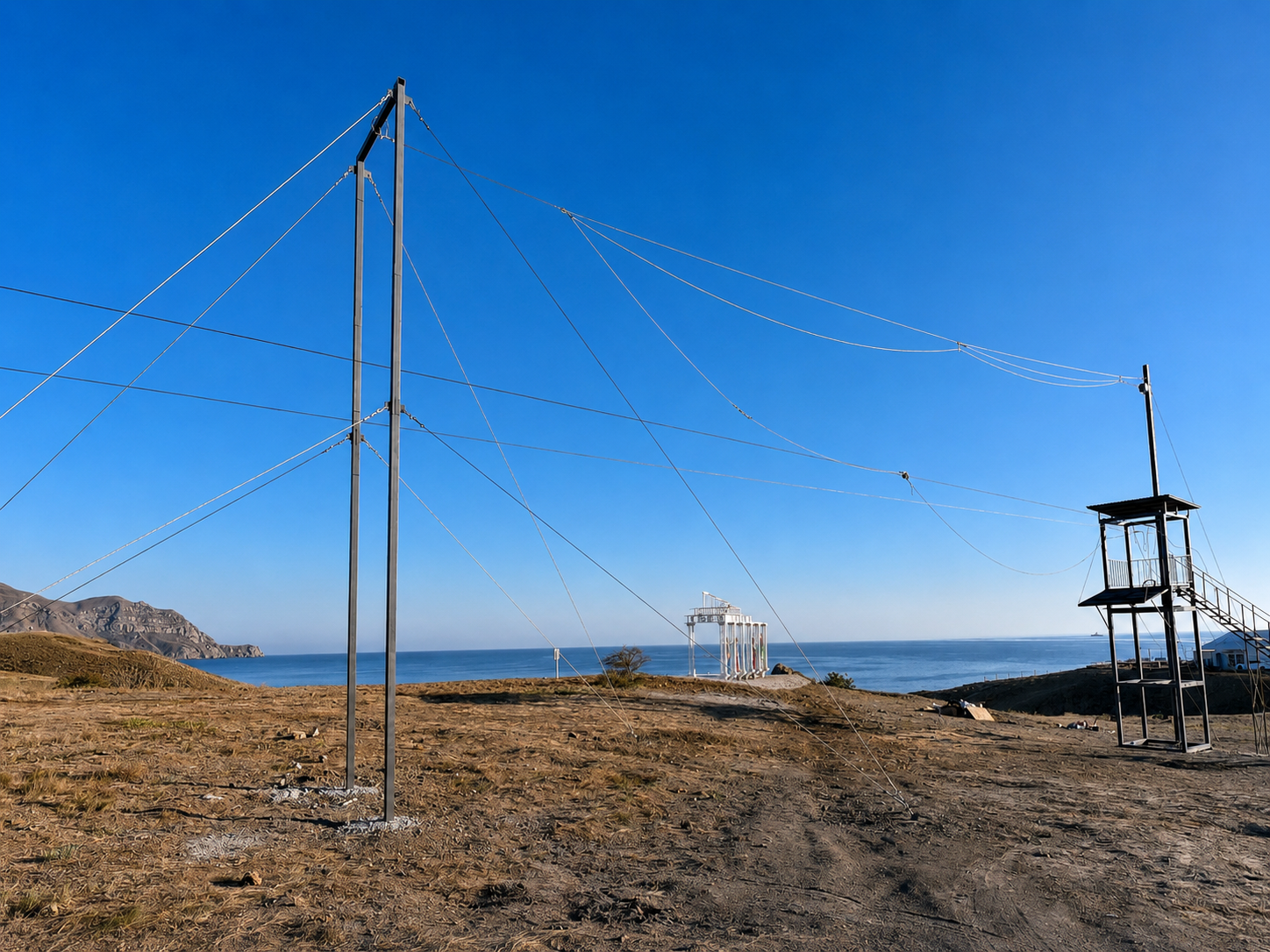

Троллей на берегу моря
Крым, 2020 год. Линия длиной 220 метров со стартовой и финишной вышками, бетонными основаниями и тормозной системой zipSTOP.
Зиплайн на озере Банное
Старт организован с верхнего уровня верёвочного парка, а финиш — на отдельно установленной опоре. Линия оснащена тормозным механизмом.
Полная комплектация
Что входит в стоимость
Собираем не набор разрозненных деталей, а готовую к передаче систему. Конкретный состав фиксируем в предложении и договоре.
01
Концепция
Схема линии, расположение опор, стартовой и финишной зон.
02
Проектирование
Расчёт троса, нагрузок, конструкций, анкеров и фундаментов.
03
Производство
Опоры, башни, площадки, лестницы и металлические узлы.
04
Комплектация
Трос, ролики, торможение, подвесы и эксплуатационное оснащение.
05
Доставка
Организация перевозки комплектов и конструкций на площадку.
06
Монтаж
Фундаменты, установка опор, натяжение троса и сборка станций.
07
Испытания
Проверка готовой линии, торможения и рабочих сценариев.
08
Передача
Документы, инструкции и обучение безопасной эксплуатации.
Документы
Передаём объект комплектно
Состав документации уточняется проектом, конструкцией и применимыми требованиями.
Паспорт объекта
Акты монтажа
Акты испытаний
Эксплуатационная документация
Исполнительная документация
Инструкции по безопасности
Документы на материалы и оборудование
Акты скрытых работ, где применимо
От участка до запуска
Как проходит работа
Сначала проверяем, возможна ли линия в выбранном месте. Затем показываем конструктив, предварительную стоимость и только после согласования переходим к детальному проекту.
01
Исходные данные
Получаем длину, фото, координаты, отметки, количество линий и планируемый поток.
02
Выезд и обследование
При необходимости инженер проверяет рельеф, опорные точки, подъезд и зоны строительства.
03
Концепция и расчёт
Определяем геометрию, скорость, трос, опоры, станции, торможение и комплектацию.
04
Производство
Изготавливаем конструкции и комплектуем проект оборудованием.
05
Монтаж
Устраиваем основания, ставим опоры, монтируем площадки, трос и тормозную систему.
06
Испытания и передача
Проверяем готовую линию, передаём документы и объясняем порядок эксплуатации.
Частые вопросы
Что важно знать до заказа
Короткие ответы на вопросы о площадке, длине, скорости, оборудовании и стоимости строительства зиплайна.
Какой перепад нужен для зиплайна?
Универсального процента нет. Перепад связан с длиной, провисом, массой пользователя, конструкцией троса и требуемой скоростью прихода. Предварительно оценим его по отметкам и профилю участка.
Можно ли закрепить троллей на деревьях?
Да, для компактной линии это возможно, если деревья подходят по расположению и состоянию, а расчётные нагрузки допустимы. Для большей независимости используем отдельные опоры.
Сколько линий можно сделать?
От одной до четырёх параллельных линий. Решение зависит от ширины площадок, требуемого потока, персонала и бюджета.
Какая будет скорость?
Скорость определяем расчётом профиля. Она зависит от перепада, провиса, троса, ролика, массы пользователя и ветра. До проектирования называем только ориентир, а не гарантированное значение.
Всегда ли нужен zipSTOP?
Нет. Способ торможения выбирается по скорости прихода и длине тормозной зоны. Для длинных и скоростных линий мы предусматриваем управляемое автоматическое торможение с отдельной тормозной тележкой.
Какой диаметр троса используется?
Возможны диаметры 10, 12, 14, 16, 18 или 20 мм. Конкретный трос выбираем после расчёта длины, усилия натяжения, динамической нагрузки, опор и требуемого запаса прочности.
Можно ли сделать компактный низкий зиплайн?
Да. Короткий низкий спуск может быть самостоятельным решением для семейной площадки или дополнением к верёвочному парку.
От чего зависит стоимость?
От длины, количества линий, перепада, опор, башен, фундаментов, троса, роликов, торможения, доступности участка, доставки и монтажа. Для первого расчёта достаточно фото, города и примерных размеров.
